Реле напряжения, перекоса и последовательности фаз RNPP-311.1

Обзор основных характеристик

Реле напряжения, перекоса и последовательности фаз RNPP-311.1

1 НАЗНАЧЕНИЕ

1.1 Назначение изделия Реле напряжения, перекоса и последовательности фаз RNPP-311.1 предназначено для отключения нагрузки 400 В 50 Гц при:

– недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с;

– нарушении амплитудной симметрии сетевого напряжения (перекосе фаз);

– обрыве, нарушении последовательности и слипании фаз.

1.2 Органы управления, габаритные и установочные размеры RNPP-311.1

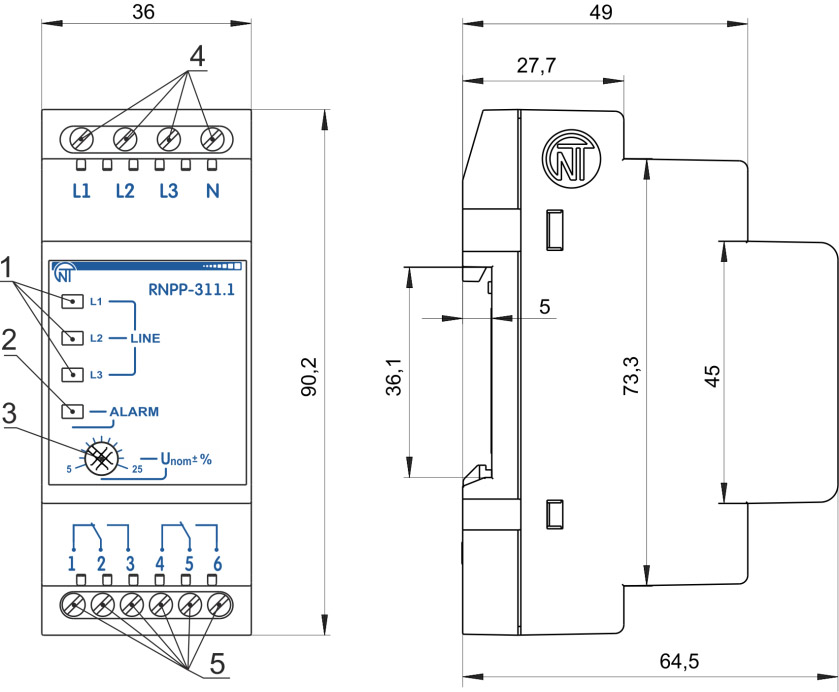

Органы управления, габаритные и установочные размеры RNPP-311.1 приведены на рисунке 1.



1 – три зелёных индикатора «LINE», индицируют наличие напряжения на каждой фазе;

2 – красный индикатор аварии «ALARM»;

3 – регулятор установки порога срабатывания реле по максимальному / минимальному напряжению (Unom±%);

4 – входные контакты для подключения питания;

5 – выходные контакты для подключения нагрузки.



1.3 Условия эксплуатации Изделие предназначено для эксплуатации в следующих условиях:

– температура окружающей среды от минус 35 до +55 ºС;

– атмосферное давление от 84 до 106,7 кПа;

– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.



2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование Значение
Номинальное фазное/ линейное напряжение питания сети, В 230/400
Частота сети, Гц 45 – 55
Гармонический состав (несинусоидальность) напряжения питания ДСТУ EN 50160:2014
Диапазон регулирования срабатывания по Umах/ Umin, в процентах от
номинального
5 – 25
Фиксированная задержка срабатывания по Umin, с 12
Величина амплитудного перекоса фаз, В 60
Фиксированное время срабатывания по Umах, с 1,5 (0,1– как опция)
Фиксированное время срабатывания при обрыве одной из фаз, с 1,5 (0,1– как опция)
Время АПВ после восстановления параметров напряжения*, с 5
Гистерезис по напряжению, В 5-6
Точность определения порога срабатывания по напряжению, не более, В 3
Напряжение, при котором сохраняется работоспособность, В 95 – 450
Мощность потребления (при не подключенной нагрузке), не более, Вт 3,0
Климатическое исполнение УХЛ 3.1
Степень защиты лицевой панели IP40
Степень защиты клеммника IP20
Коммутационный ресурс под нагрузкой 5 А, не менее, раз 100000
Допустимая степень загрязнения II
Категория перенапряжения III
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 4
Сечение проводов для подключения к клеммам, мм2 0,5 – 2
Момент затяжки винтов клемм, Н*м 0,4
Габаритные размеры (рис.1), H*B*L, мм 90,2*36*64,5
Масса, не более, кг 0,100



3 РАБОТА ИЗДЕЛИЯ
RNPP-311.1 постоянно контролирует значения напряжений в трехфазной сети, сопоставляя их со
значениями, установленными Пользователем регулятором U nom±%.
Изделие отключит нагрузку, если значение напряжения выйдет за пределы, заданные
Пользователем.
RNPP-311.1 имеет одну совмещенную регулируемую уставку срабатывания по максималь-
ному/минимальному напряжению. Например: в положении 10% изделие будет срабатывать при
повышении/понижении напряжения на 10% от номинального.
Изделие может находиться в следующих состояниях: нормальной работы; аварии по напряжению;
выдержки времени АПВ.
Состояние Нормальная работа:
- напряжение сети находится в пределах, заданных Пользователем при настройках изделия;
- истекло время АПВ;
- защищаемое оборудование подключено к сети;
- индикатор «ALARM» не горит;
- горят индикаторы «LINE».
Состояние Авария по напряжению:
- напряжение сети вышло за пределы, заданные Пользователем при настройках изделия, на время
большее, чем указано в технических характеристиках (см. табл. 1);
- защищаемое оборудование отключено от сети, горит индикатор «ALARM»;
- при обрыве фазы соответствующий индикатор «LINE» не горит.
Состояние Выдержка времени АПВ
Отсчет времени АПВ начинается с момента подачи питания или возникновения аварии.
После завершения времени АПВ изделие перейдет в состояние Нормальная работа, если
параметры напряжения сети восстановились после аварии.
