Трехфазный электродвигатель - 18.5 кВт, 750 об/мин, 380 вольт - АИР200M8 Лапы

Электродвигатель трехфазный АИР200M8 18,5кВт 750об/мин (B3/Лапы)

Пропонуємо ознайомитися характеристиками трифазного електродвигуна 18,5 кВт 750об/хв 380вольт АІР200M8 (Лапа)

Характеристика АІР 200М8 (ІМ 1081):

Основні технічні характеристики
Потужність	18,5 кВт
Частота обертання ротора	750 об/хв
Напруга мережі	380В (380/660)
Номінальний струм	41,6 А
Частота мережі	50 Гц
Число полюсів	8
Ступінь захисту	IP55
Ізоляція класу нагрівостійкості	F(155°C)
Кліматичне виконання	У2
Режим роботи	S1 (тривалий)
Спосіб монтажу	IM 1081 (лапа)
Маса	228 кг

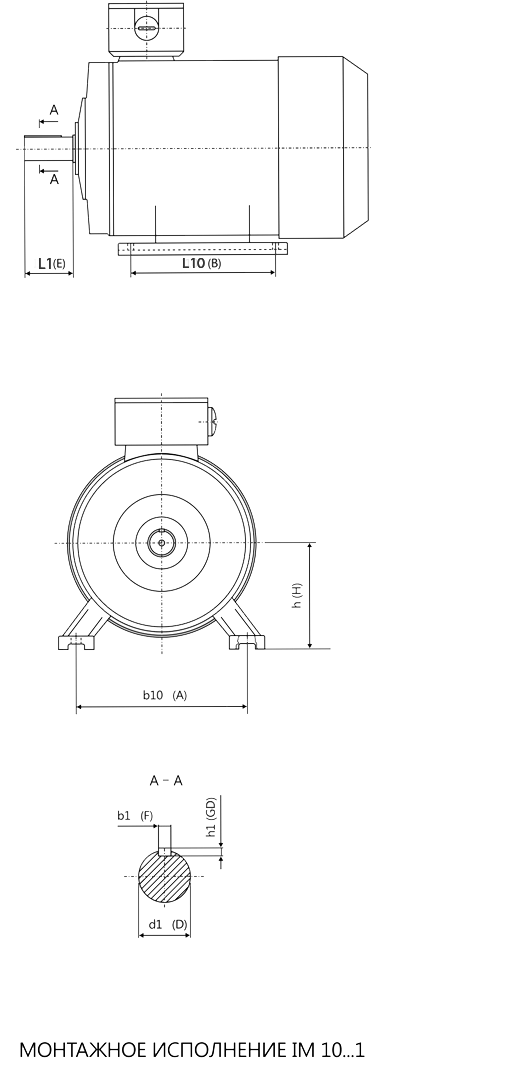

Настановні та приєднувальні розміри
Висота осі обертання	h, мм	200
Діаметр валу	d1, мм	60
Довжина валу	L1, мм	140
Відстань між отворами кріплення на лапі	L10, мм	267
Відстань між отворами кріплення між лапами	b10, мм	318
Висота шпонки	h1, мм	11
Ширина шпонки	b1, мм	18

Переваги електродвигуна АІР 200М8:

простота конструкції
простота пуску та легкість його автоматизації
здебільшого постійна швидкість при різних навантаженнях
ККД до 75% за рахунок високої точності виготовлення
низький рівень шуму (до 55 дБ) завдяки застосуванню підшипників високої точності
ступінь захисту IP54 електродвигуна від води та пилу
висока експлуатаційна надійність електродвигуна

Розшифровка умовного позначення АІР 200М8 (ІМ 1081):

Якщо ви хочете купити електродвигун 18,5 кВт 750 про мін ознайомтеся з маркуванням електромотора АІР 200М8 :

АІР – марка електродвигуна (А – асинхронний, І – стандарт «Інтерелектро»);
200 - висота осі обертання (відповідно до ГОСТ 13627 існує цілий ряд висот осі обертання);
М – довжина сердечника (при однаковій висоті осі обертання довжина сердечника позначається за зростанням: A, B, C тощо);
8 – кількість полюсів (або частота обертання);
У2 – кліматичне виконання електродвигуна «помірний клімат».

Особливості АІР 200 М8

Двигун АІР200 М8 відрізняється вдалою конструкцією, що має короткозамкнений ротор, на базі якої виробляються більшість електроприводів. Потужність даного електромотора 18,5 кВт , частота оборотів 750 об хв , а висота осі обертання (габарит) мотора АІР 200 М8 - 200 мм . Ви можете купити двигун АІР 200М8 основного виконання, який застосовується для роботи в мережі змінного струму з частотою 50 Гц. Номінальна напруга для електродвигуна АІР 200М8 в залежності від діапазону потужностей буде наступною:

220, 380 В (0,06-0,37 кВт);
220, 380, 660 В (0,55-11 кВт);
220/380, 380/660 (15-200 квт).

Варіанти кріплення АІР 200 М8:

ІМ1081 – стандартне виконання, двигун АІР 200М8 з лапами.

ІМ2081 - комбінований варіант, електромотор АІР 200 М8 з лапами та фланцем.

ІМ3081 – електродвигун АІР 200М8 на чистому фланці.

Завдяки цим основним кріпленням електромотора АІР200М8 пристрій вважається універсальним і використовується в різних областях.

Схеми підключення

До цього електродвигуна ви маєте можливість придбати запчастини .
