Обзор основных характеристик

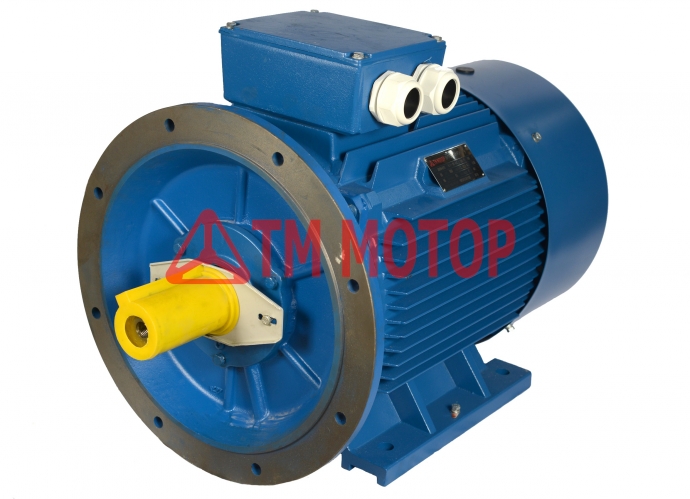

Электродвигатель трехфазный АИР250S8 37кВт 750об/мин (B35/Лапы+фланец)



Предлагаем ознакомиться характеристиками трехфазного электродвигателя 37кВт 750об/мин 380вольт АИР250S8 (Лапа+фланец)



Основные технические характеристики
Мощность 37 кВт
Частота вращения ротора 750 об/мин
Напряжение сети 380В (380/660)
Номинальный ток 82,1 А
Частота сети 50 Гц
Число полюсов
Степень защиты IP55
Изоляция класса нагревостойкости F(155°C)
Климатическое исполнение У2
Режим работы S1 (продолжительный)
Способ монтажа IM 2081(лапа+фланец)
Масса 465 кг



Установочные и присоединительные размеры
Высота оси вращения h, мм 250
Диаметр вала d1, мм 75
Длина вала L1, мм 140
Расстояние между крепежными отверстиями на лапе L10, мм 311
Расстояние между крепежными отверстиями между лапами b10, мм 406
Межосевое расстояние между креплениями на фланце d20, мм 500
Размер замка на фланце d25, мм 450
Высота шпонки h1, мм 12
Ширина шпонки b1, мм 20

Электродвигатель АИР250S8 (IM2081)
АИР — унифицированная серия асинхронных электродвигателей.
250 – габарит (высота от основания до оси вала)
S – монтажный размер по длине станины
8 – количество пар полюсов
IM 2081 – комбинированное монтажное исполнение лапы+фланец
IP55 – степень защиты. Первая цифра – пылезащищённый, вторая – защиты от водяных струй
Классификация нагревостойкости изоляции – F (до 155 °C)
КПД электродвигателя – 90,5 %
Режим роботы – S1(продолжительный)
Климатического исполнения – У2 (эксплуатация в районах с умеренным климатом, под навесом или в помещениях со свободным доступом воздуха, при температуре от -45 до +40°С )



Схемы подключения







К этому электродвигателю вы имеете возможность приобрести запчасти.



Электродвигатель 37кВт 750об/мин АИР250S8 (B35/Лапы+фланец)
