Трехфазный электродвигатель - 37 кВт, 1000 об/мин, 380 вольт - АИР225M6 Лапы

Электродвигатель трехфазный АИР225M6 37кВт 1000об/мин (B3/Лапы)

Предлагаем ознакомиться характеристиками трехфазного электродвигателя 37кВт 1000об/мин 380вольт АИР225M6 (Лапа)

Характеристика АИР 225М6 (IМ 1081):

Основные технические характеристики
Мощность	37 кВт
Частота вращения ротора	1000 об/мин
Напряжение сети	380В (380/660)
Номинальный ток	73,5 А
Частота сети	50 Гц
Число полюсов	6
Степень защиты	IP55
Изоляция класса нагревостойкости	F(155°C)
Климатическое исполнение	У2
Режим работы	S1 (продолжительный)
Способ монтажа	IM 1081(лапа)
Масса	360 кг

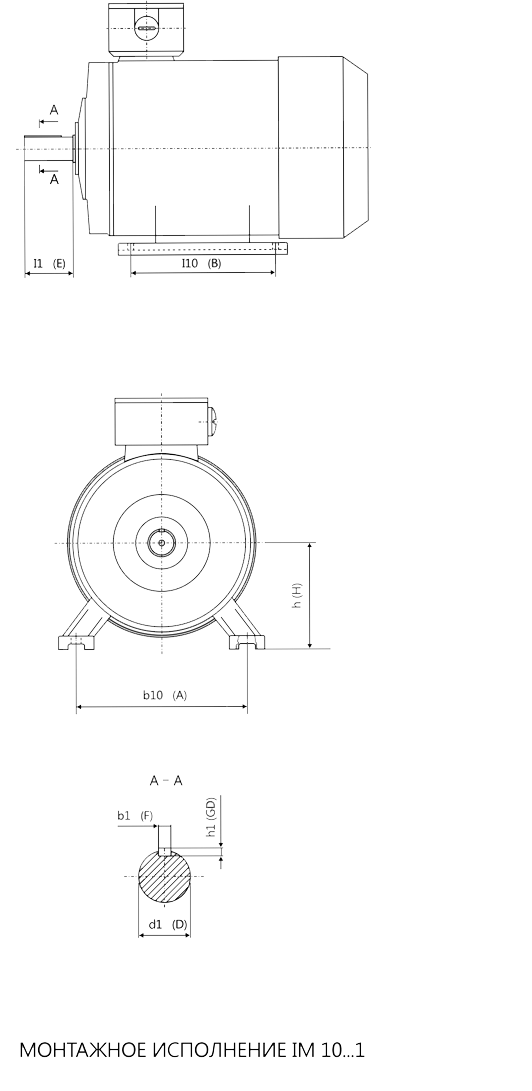

Установочные и присоединительные размеры
Высота оси вращения	h, мм	225
Диаметр вала	d1, мм	65
Длина вала	L1, мм	140
Расстояние между крепежными отверстиями на лапе	L10, мм	311
Расстояние между крепежными отверстиями между лапами	b10, мм	356
Высота шпонки	h1, мм	11
Ширина шпонки	b1, мм	18

Преимущества электродвигателя АИР 225М6:

простота конструкции
простота пуска и легкость его автоматизации
по большей части постоянная скорость при разных нагрузках
КПД до 75% за счет высокой точности изготовления
низкий уровень шума (до 55 дБ) благодаря применению подшипников высокой точности
степень защиты IP54 электродвигателя от воды и пыли
высокая эксплуатационная надежность электродвигателя

Расшифровка условного обозначения АИР 225М6 (IМ 1081):

Если вы хотите купить электродвигатель 37 кВт 1000 об мин ознакомьтесь с маркировкой электромотора АИР 225М6:

АИР - марка электродвигателя (А - асинхронный, И - стандарт «Интерэлектро»);
225 - высота оси вращения (в соответствии с ГОСТ 13627 существует целый ряд высот оси вращения);
М - длина сердечника (при одинаковой высоте оси вращения длина сердечника обозначается по возрастанию: A, B, C и т.д.).;
6 - количество полюсов (или частота вращения);
У2 - климатическое исполнение электродвигателя «умеренный климат».

Особенности АИР 225 М6

Двигатель АИР225 М6 отличается удачной конструкцией имеющей короткозамкнутый ротор, на базе которой производятся большинство электроприводов. Мощность данного электромотора 37 кВт, частота оборотов 1000 об мин, а высота оси вращения (габарит) мотора АИР 225 М6 - 225 мм. Вы можете купить двигатель АИР 225М6 основного исполнения, который применяется для работы в сети переменного тока с частотой в 50 Гц. Номинальные напряжения для электродвигателя АИР 225М6 в зависимости от диапазона мощностей будут следующими:

220, 380 В (0,06-37 кВт);
220, 380, 660 В (0,55-37 кВт);
220/380, 380/660 (15-225 кВт).

Варианты крепления АИР 225 М6:

ІМ1081 - стандартное исполнение, двигатель АИР 225М6 с лапами.

ІМ2081 - комбинированный вариант, электромотор АИР 225 М6 с лапами и фланцем.

ІМ3081 - электродвигатель АИР 225М6 на чистом фланце.

Благодаря этим основным креплениям электромотора АИР225М6 устройство считается универсальным, и используется в разных областях.

Схемы подключения

К этому электродвигателю вы имеете возможность приобрести запчасти.
