Трехфазный электродвигатель - 7.5 кВт, 1500 об/мин, 380 вольт - АИР132S4 Лапы

Электродвигатель трехфазный АИР132S4 7,5кВт 1500об/мин (B3/Лапы)

Пропонуємо ознайомитися характеристиками трифазного електродвигуна 7,5 кВт 1500об/хв 380вольт АІР132S4 (Лапа)

Характеристика АІР 132S4 (ІМ 1081):

Основні технічні характеристики
Потужність	7,5 кВт
Частота обертання ротора	1500 об/хв
Напруга мережі	380В (380/660)
Номінальний струм	16,1 А
Частота мережі	50 Гц
Число полюсів	4
Ступінь захисту	IP55
Ізоляція класу нагрівостійкості	F(155°C)
Кліматичне виконання	У2
Режим роботи	S1 (тривалий)
Спосіб монтажу	IM 1081 (лапа)
Маса	65 кг

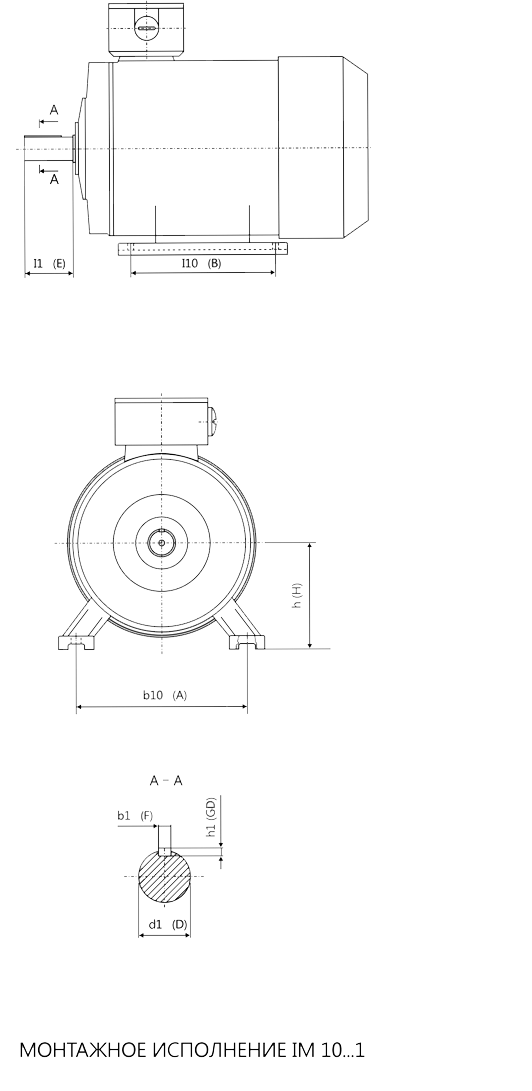

Настановні та приєднувальні розміри
Висота осі обертання	h, мм	132
Діаметр валу	d1, мм	38
Довжина валу	L1, мм	80
Відстань між отворами кріплення на лапі	L10, мм	140
Відстань між отворами кріплення між лапами	b10, мм	216
Висота шпонки	h1, мм	8
Ширина шпонки	b1, мм	10

Переваги електродвигуна АІР 132S4:

простота конструкції
простота пуску та легкість його автоматизації
переважно постійна швидкість при різних навантаженнях
КПД до 75% за рахунок високої точності виготовлення
низький рівень шуму (до 55 дБ) завдяки застосуванню підшипників високої точності
ступінь захисту IP54 електродвигуна від води та пилки
висока експлуатаційна надійність електродвигуна

Розшифровка умовного позначення АІР 132S4 (IМ 1081):

Якщо ви хочете купити електродвигун 7,5 кВт 1500 про мін ознайомтесь з маркуванням електромотора АІР 132S4 :

АІР – марка електродвигуна (А – асинхронний, І – стандарт «Інтерелектро»);
132 – висота осі обертання (відповідно до ГОСТ 13627 існує цілий ряд висот осі обертання);
S – довжина сердечника (при однаковій висоті осі обертання довжина сердечника позначається за зростанням: A, B, C тощо);
4 – кількість полюсів (або частота обертання);
У2 – кліматичне виконання електродвигуна «помірний клімат».

Особливості АІР 132 S4

Двигун АІР132 S4 відрізняється вдалою конструкцією, що має короткозамкнений ротор, на базі якої виробляються більшість електроприводів. Потужність даного електромотора 7,5 кВт , частота оборотів 1500 об хв , а висота осі обертання (габарит) мотора АІР 132 S4 - 132 мм . Ви можете придбати двигун АІР 132S4 основного виконання, який застосовується для роботи в мережі змінного току з частотою 50 Гц. Номінальна напруга для електродвигуна АІР 132S4 в залежності від діапазону потужностей буде наступною:

220, 380 В (0,06-7,5 кВт);
220, 380, 660 В (0,55-7,5 кВт);
220/380, 380/660 (15-100 квт).

Варіанти кріплення АІР 132 S4:

ІМ1081 – стандартне виконання, двигун АІР 132S4 з лапами.

ІМ2081 - комбінований варіант, електромотор АІР 132 S4 з лапами та фланцем.

ІМ3081 – електродвигун АІР 132S4 на чистому фланці.

Завдяки цим основним кріпленням електромотора АІР132S4 пристрій вважається універсальним і використовується в різних галузях.

Схеми підключення

До цього електродвигуна ви маєте можливість придбати запчастини .
