Обзор основных характеристик

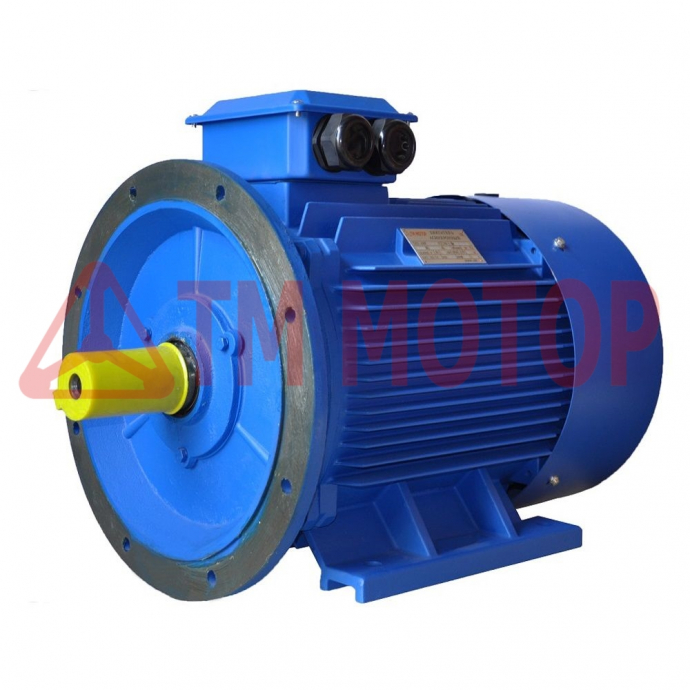

Электродвигатель трехфазный АИР315M2 200кВт 3000об/мин (B35/Лапы+фланец)

Предлагаем ознакомиться характеристиками трехфазного электродвигателя 200кВт 3000об/мин 380вольт АИР315M2 (Лапа+фланец)

Характеристика АИР 315М2 (IМ 2081):

Основные технические характеристики
Мощность 200 кВт
Частота вращения ротора 3000 об/мин
Напряжение сети 380В (380/660)
Номинальный ток 358 А
Частота сети 50 Гц
Число полюсов 2
Степень защиты IP55
Изоляция класса нагревостойкости F(155°C)
Климатическое исполнение У2
Режим работы S1 (продолжительный)
Способ монтажа IM 2081(лапа+фланец)
Масса 1460 кг
Установочные и присоединительные размеры
Высота оси вращения h, мм 315
Диаметр вала d1, мм 75
Длина вала L1, мм 140
Расстояние между крепежными отверстиями на лапе L10, мм 457
Расстояние между крепежными отверстиями между лапами b10, мм 508
Межосевое расстояние между креплениями на фланце d20, мм 600
Размер замка на фланце d25, мм 550
Высота шпонки h1, мм 12
Ширина шпонки b1, мм     20

Преимущества электродвигателя АИР 315М2:

  • простота конструкции
  • простота пуска и легкость его автоматизации
  • по большей части постоянная скорость при разных нагрузках
  • КПД до 75% за счет высокой точности изготовления
  • низкий уровень шума (до 55 дБ) благодаря применению подшипников высокой точности
  • степень защиты IP54 электродвигателя от воды и пыли
  • высокая эксплуатационная надежность электродвигателя

Расшифровка условного обозначения АИР 315М2 (IМ 2081):

Если вы хотите купить электродвигатель 200 кВт 3000 об мин ознакомьтесь с маркировкой электромотора АИР 315М2:

  • АИР - марка электродвигателя (А - асинхронный, И - стандарт «Интерэлектро»);
  • 315 - высота оси вращения (в соответствии с ГОСТ 13627 существует целый ряд высот оси вращения);
  • М - длина сердечника (при одинаковой высоте оси вращения длина сердечника обозначается по возрастанию: A, B, C и т.д.).;
  • 2 - количество полюсов (или частота вращения);
  • У2 - климатическое исполнение электродвигателя «умеренный климат».

Особенности АИР 315 М2

Двигатель АИР315 М2 отличается удачной конструкцией имеющей короткозамкнутый ротор, на базе которой производятся большинство электроприводов. Мощность данного электромотора 200 кВт, частота оборотов 3000 об мин, а высота оси вращения (габарит) мотора АИР 315 М2 - 315 мм. Вы можете купить двигатель АИР 315М2 основного исполнения, который применяется для работы в сети переменного тока с частотой в 50 Гц. Номинальные напряжения для электродвигателя АИР 315М2 в зависимости от диапазона мощностей будут следующими:

  • 220, 380 В (0,06-200 кВт);
  • 220, 380, 660 В (0,55-200 кВт);
  • 220/380, 380/660 (15-315 кВт).

Варианты крепления АИР 315 М2:

ІМ1081 - стандартное исполнение, двигатель АИР 315М2 с лапами.

ІМ2081 - комбинированный вариант, электромотор АИР 315 М2 с лапами и фланцем.

ІМ3081 - электродвигатель АИР 315М2 на чистом фланце.

Благодаря этим основным креплениям электромотора АИР315М2 устройство считается универсальным, и используется в разных областях.

Схемы подключения

К этому электродвигателю вы имеете возможность приобрести запчасти.

Электродвигатель 200кВт 3000об/мин АИР315M2 (B35/Лапы+фланец)
