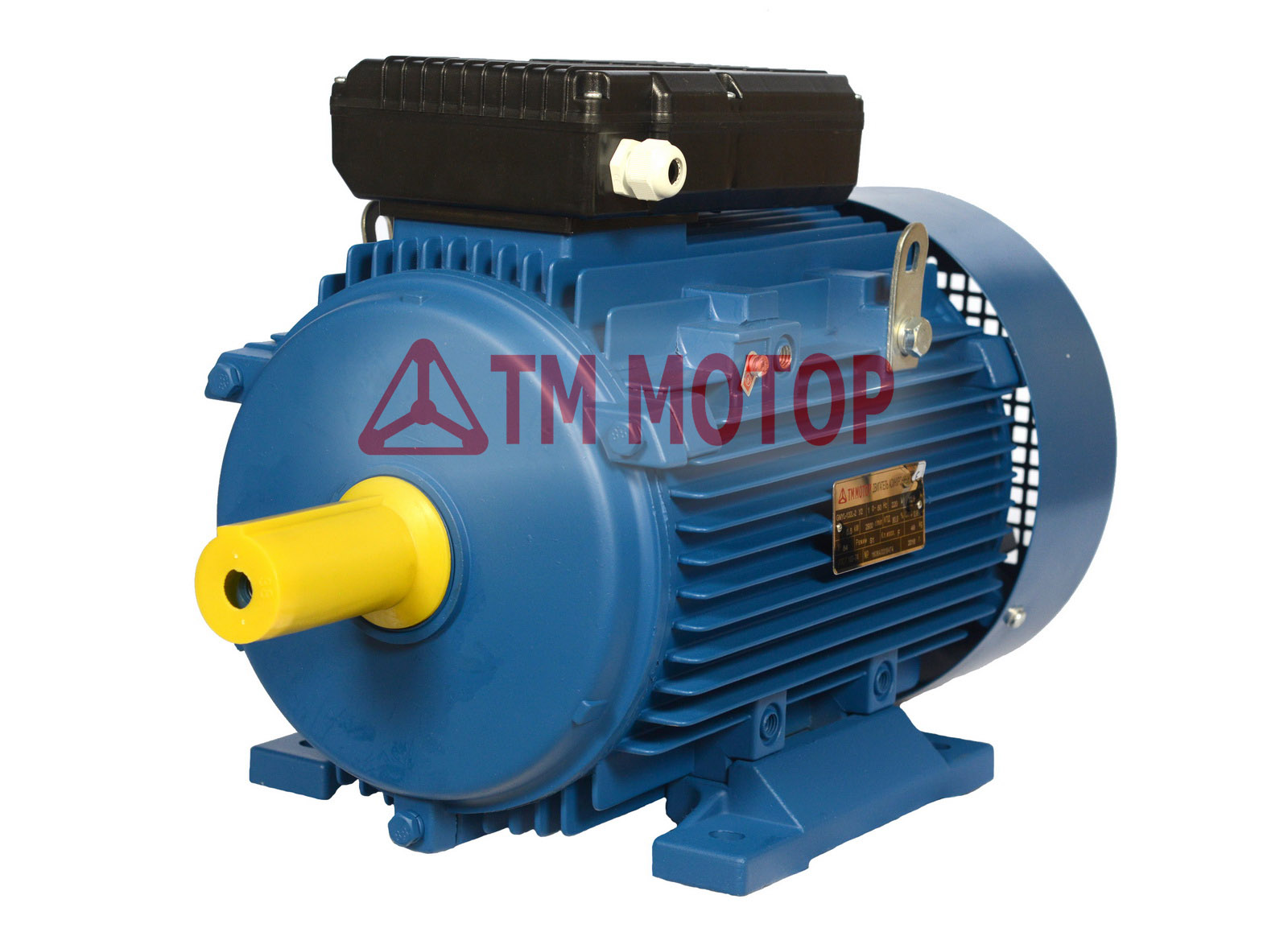

Двигатель АИРЕ YL132-M2 (IM 1081) мощностью 5,5 кВт 3000 об мин

Характеристика АИРЕ YL132-M2 (IM 1081):

Основные технические характеристики
Мощность	5,5 кВт
Частота вращения ротора	3000 об/мин
Номинальный ток	39,5 А
Напряжение сети	220 В
Частота сети	50 Гц
Число полюсов	2
Степень защиты	IP55
Изоляция класса нагревостойкости	F(155°C)
Климатическое исполнение	У2, У3
Режим работы	S1 (продолжительный)
Способ монтажа	IM 1081(лапа)
Вес	63 кг

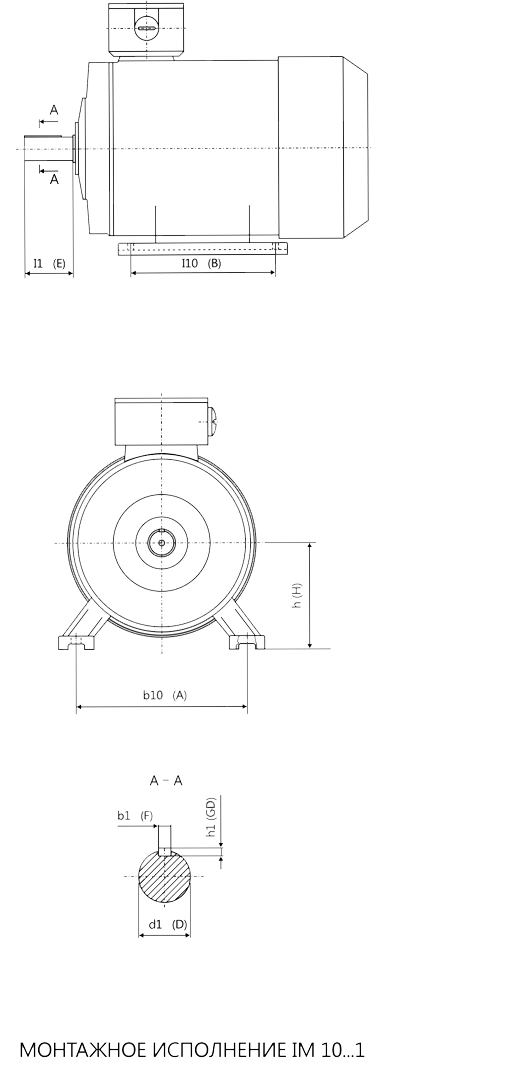

Установочные и присоединительные размеры
Высота оси вращения	h, мм	132
Диаметр вала	d1, мм	38
Длина вала	L1, мм	80
Расстояние между крепежными отверстиями на лапе	L10, мм	178
Расстояние между крепежными отверстиями между лапами	b10, мм	216
Высота шпонки	h1, мм	8
Ширина шпонки	b1, мм	10

Расшифровка условного обозначения АИРЕ YL132-M2 (IM 1081):

Если вы хотите купить электродвигатель 5,5 кВт 3000 об мин ознакомьтесь с маркировкой электромотора АИРЕ YL132-M2:

АИРЕ - марка электродвигателя (А - асинхронный, И - стандарт «Интерэлектро»);
132 - высота оси вращения (в соответствии с ГОСТ 13627 существует целый ряд высот оси вращения);
M - длина сердечника (при одинаковой высоте оси вращения длина сердечника обозначается по возрастанию: A, B, C и т.д.).;
2 - количество полюсов (или частота вращения);
УЗ - климатическое исполнение электродвигателя «умеренный климат».

Варианты крепления АИРЕ YL132-M2 (IM 1081):

ІM 1081 - стандартное исполнение, двигатель АИРЕ YL132-M2 с лапами.

ІM 2081 - комбинированный вариант, электромотор АИРЕ YL132-M2 с лапами и фланцем.

ІM 3081 - электродвигатель АИРЕ YL132-M2 на чистом фланце.

Благодаря этим основным креплениям электромотора АИРЕ YL132-M2 устройство считается универсальным, и используется в разных областях.

Схемы подключения

К этому электродвигателю вы имеете возможность приобрести запчасти.

В зависимости от завода-изготовителя, внешний вид и цвет покраски двигателя могут незначительно отличаться от указанных. Технические характеристики и монтажно-установочные размеры соответствуют ГОСТу
