Обзор основных характеристик

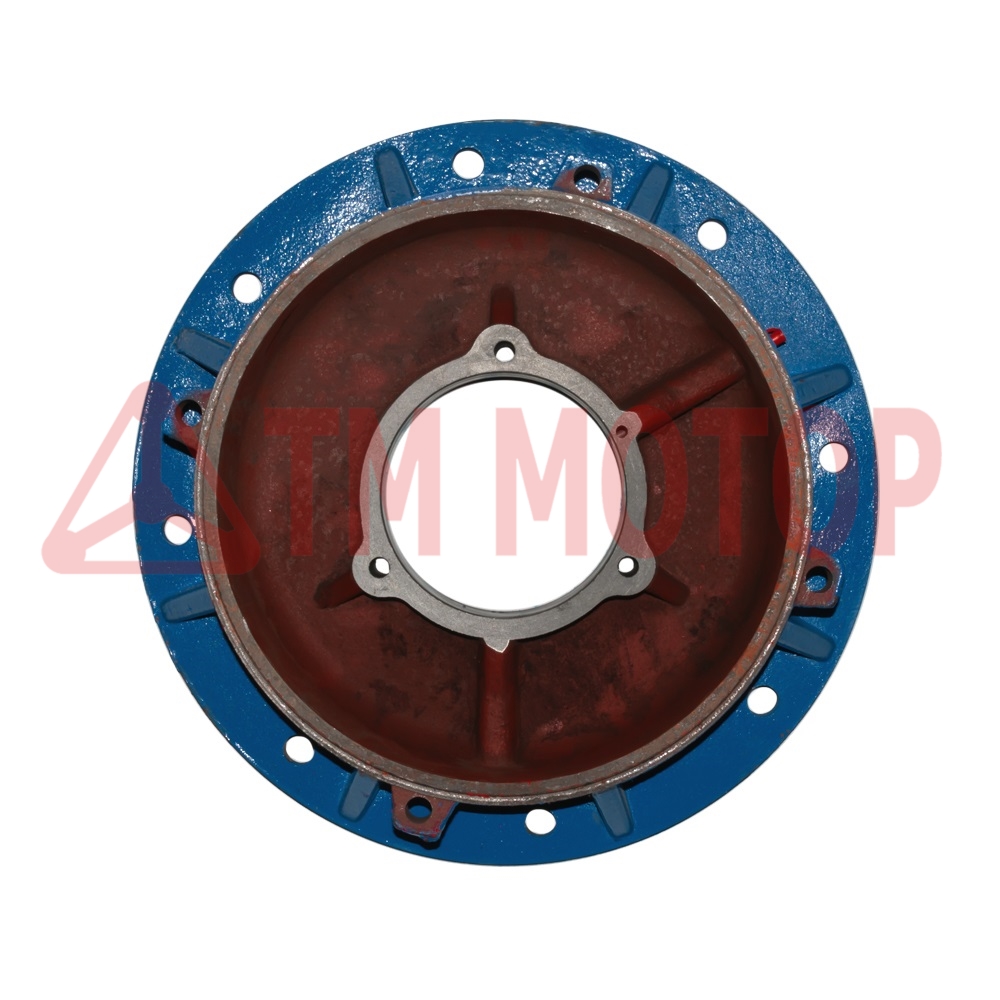

Щит 200/фланец большой FF400 (замок 350мм) (øподш.-140мм/øзамка-335мм) ТМ5/ТМ7

АИР200L4-ТМ5/ТМ7

Параметры Рис. Значение
Диаметр замка щита (мм) A 335
Тип замка   Наружний
Диаметр внутренний (посадочное место подшипника) (мм) B 140
Высота посадочного места под подшипник (мм) C 43
Высота щита(мм) D 93
Ширина щита (наружный диаметр фланца) (мм) E 450
Расстояние между крепежными отверстиями щита (мм) F 364
Диаметр замка фланца (мм) G 350
Тип фланца   FF большой
Расстояние между крепежными отверстиями фланца (мм) H 400
Материал   Чугун



Применение Значение
Высота оси вращения двигателя (мм) 200
Мощность двигателя (Квт) 18,5 - 45
Частота вращения ротора (об/мин) 750 - 3000



Щит 200/фланец большой FF400 (замок 350мм) (øподш.-140мм/øзамка-335мм)  ТМ5/ТМ7
