Обзор основных характеристик

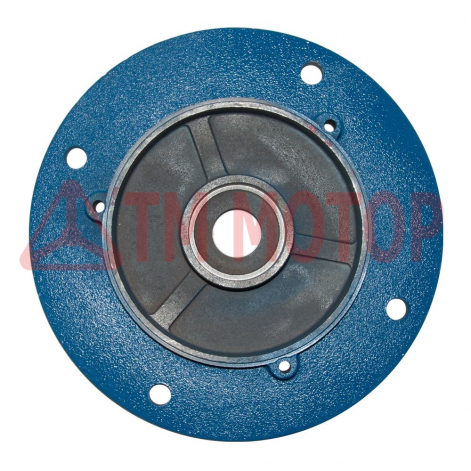

Щит 132/фланец большой FF265 (замок 230мм) (øподш.-90мм/øзамка-215мм) DIN!!! ТМ9

Тип фланца Y2-132 DIN   (112 ГОСТ)

Параметры Рис. Значение
Диаметр замка щита (мм) A 215
Тип замка   Наружный
Диаметр внутренний (посадочное место подшипника) (мм) B 90
Высота посадочного места под подшипник (мм) C 27
Высота щита(мм) D 45
Ширина щита (наружный диаметр фланца) (мм) E 300
Расстояние между крепежными отверстиями щита (мм) F 236
Диаметр замка фланца (мм) G 230
Тип фланца   FF большой
Расстояние между крепежными отверстиями фланца (мм) H 265
Материал   Чугун



Применение Значение
Высота оси вращения двигателя (мм) 132
Мощность двигателя (Квт) 2,2- 7,5
Частота вращения ротора (об/мин) 750 - 3000



Щит 132/фланец  большой FF265 (замок 230мм) (øподш.-90мм/øзамка-215мм) DIN!!! ТМ9
