Обзор основных характеристик

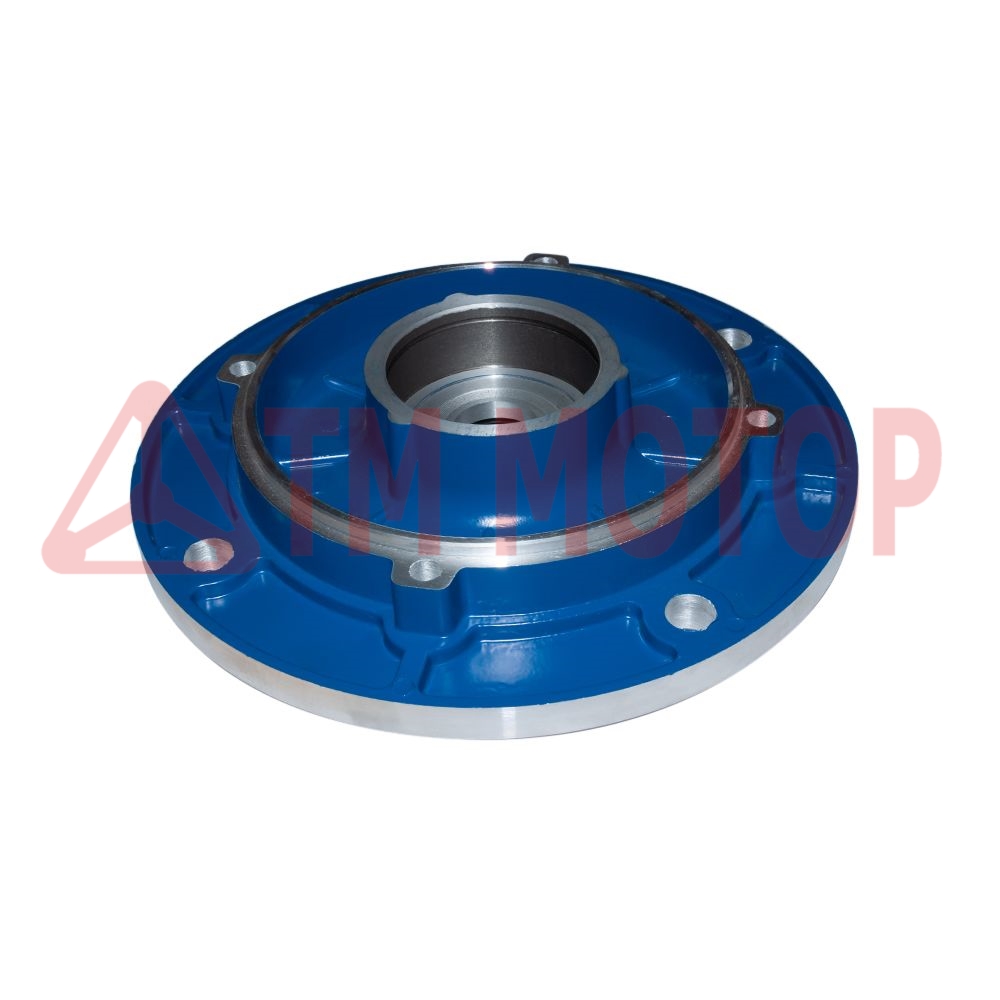

Щит 100/фланец большой FF215 (замок 180мм) (øподш.-72мм/øзамка-168мм) ТМ4

Тип фланца Y2-100

АИР100L4

Параметры Рис. Значение
Диаметр замка щита (мм) A 168
Тип замка   Наружный
Диаметр внутренний (посадочное место подшипника) (мм) B 72
Высота посадочного места под подшипник (мм) C 26
Высота щита(мм) D 33
Ширина щита (наружный диаметр фланца) (мм) E 250
Расстояние между крепежными отверстиями щита (мм) F 180
Диаметр замка фланца (мм) G 180
Тип фланца   FF большой
Расстояние между крепежными отверстиями фланца (мм) H 215
Сальник   30*47*7
Материал   Алюминий



Применение Значение
Высота оси вращения двигателя (мм) 100
Мощность двигателя (Квт) 1,5 - 5,5
Частота вращения ротора (об/мин) 750 - 3000



Щит 100/фланец  большой FF215 (замок 180мм) (øподш.-72мм/øзамка-168мм) ТМ4
