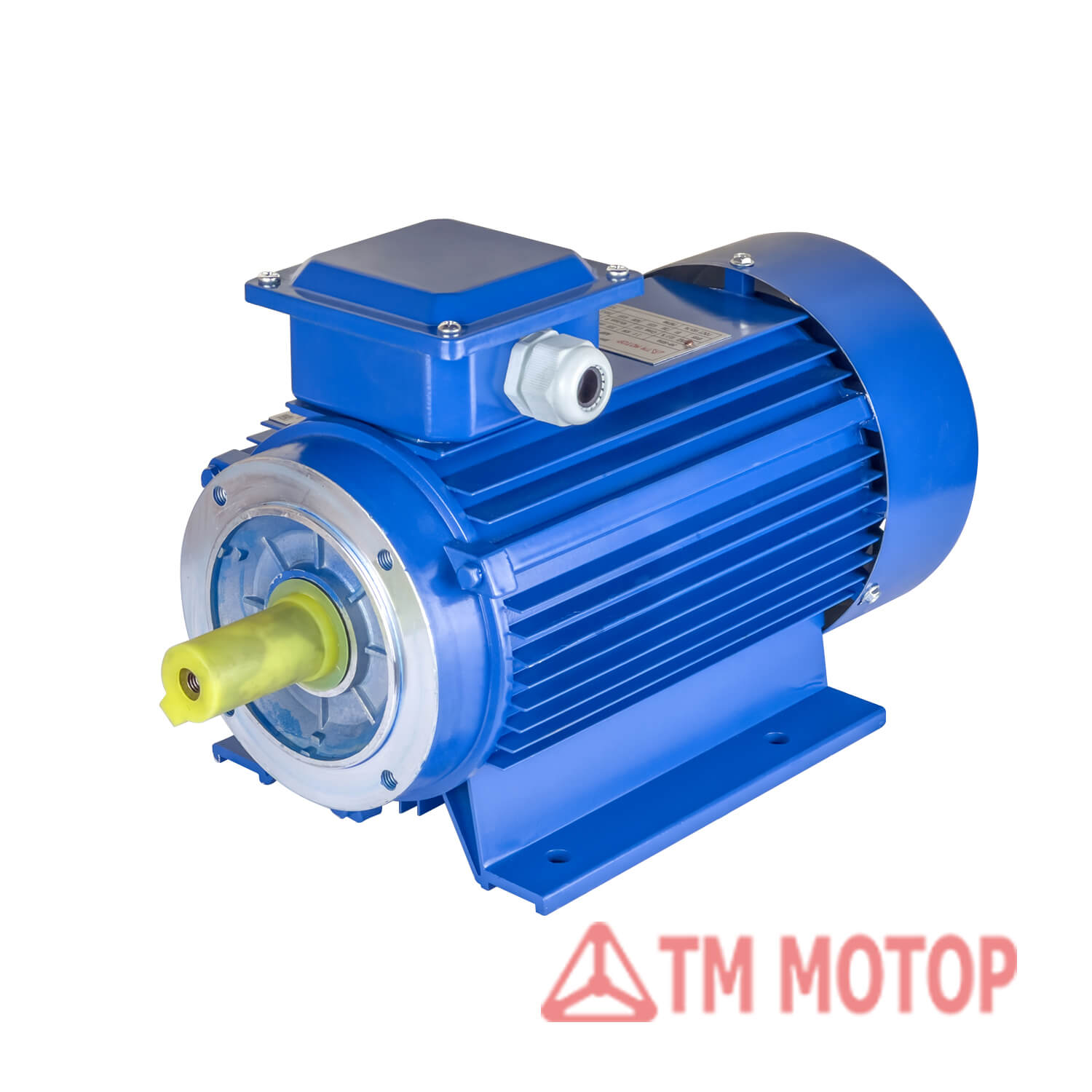

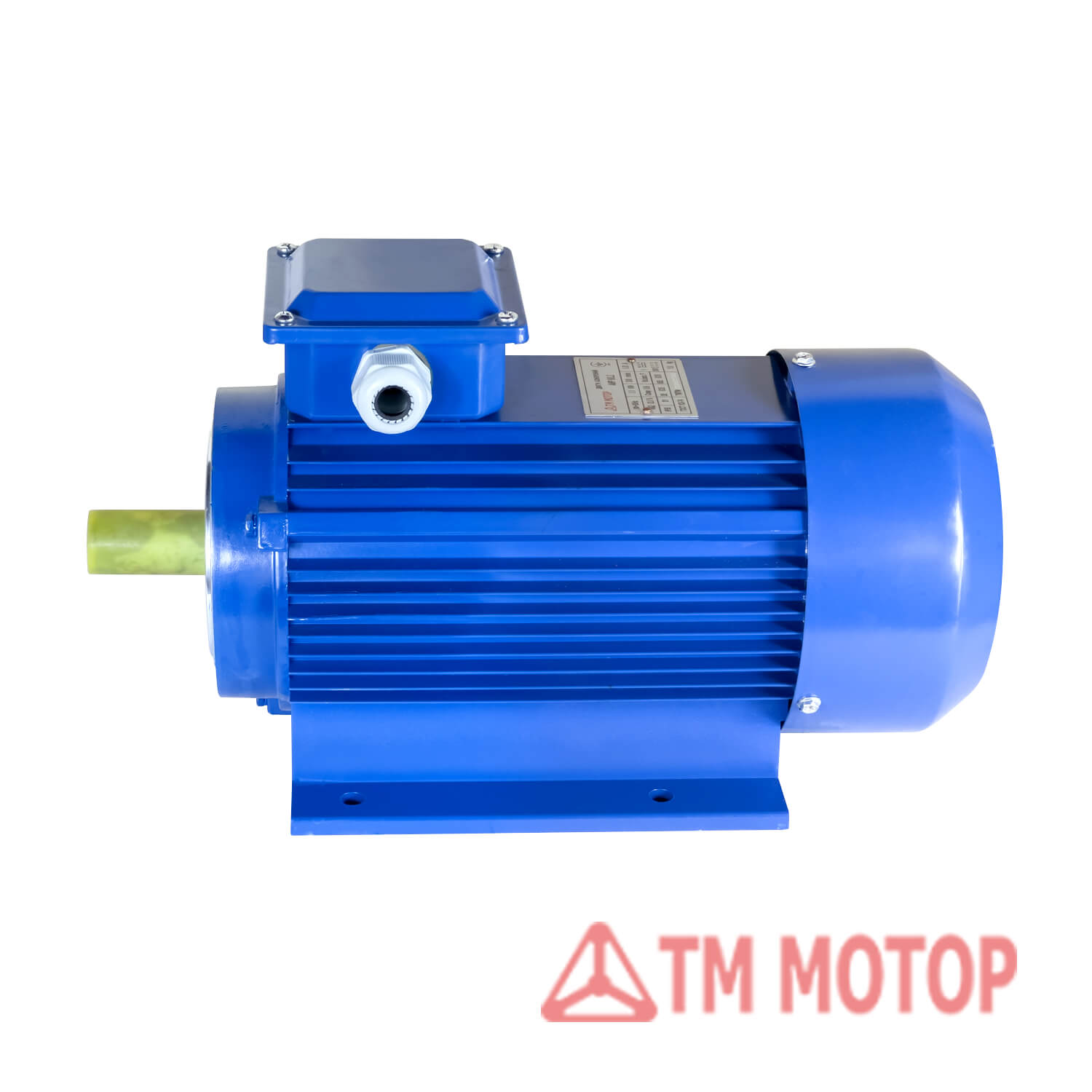

Трехфазный электродвигатель - 3 кВт, 3000 об/мин, 380 вольт - АИР90L2 Малый фланец

Электродвигатель трехфазный АИР90L2 3кВт 3000об/мин (B34/Малый фланец)

Предлагаем ознакомиться характеристиками трехфазного электродвигателя 3кВт 3000об/мин 380вольт АИР90L2 (малый фланец)

Характеристика АИР 90L2 (IМ B34):

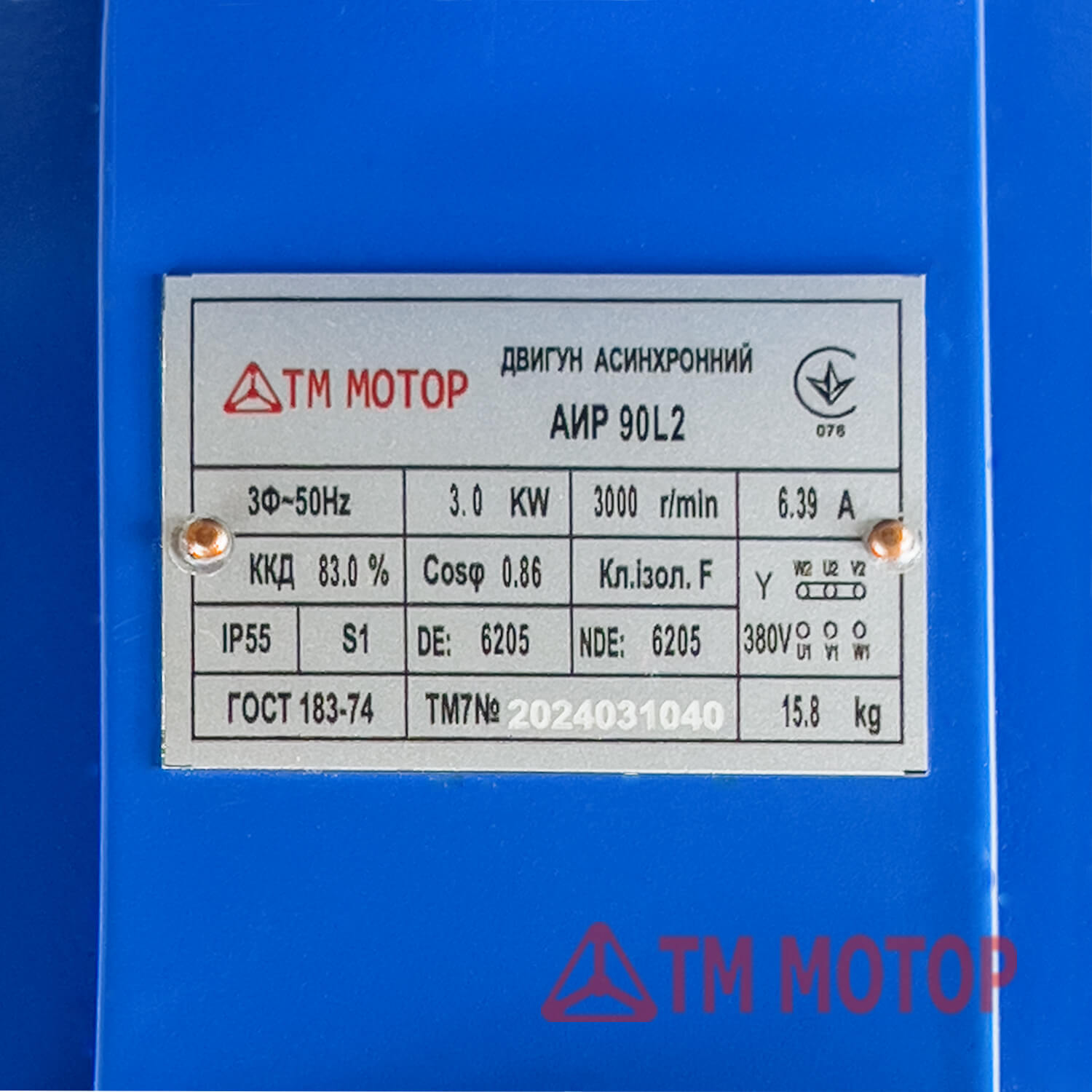

Основные технические характеристики
Мощность	3 кВт
Частота вращения ротора	3000 об/мин
Напряжение сети	380В (220/380)
Номинальный ток	6,39 А
Частота сети	50 Гц
Число полюсов	2
Степень защиты	IP55
Изоляция класса нагревостойкости	F(155°C)
Климатическое исполнение	У2
Режим работы	S1 (продолжительный)
Способ монтажа	IM B34 (лапы+малый фланец)
Масса	16,5 кг

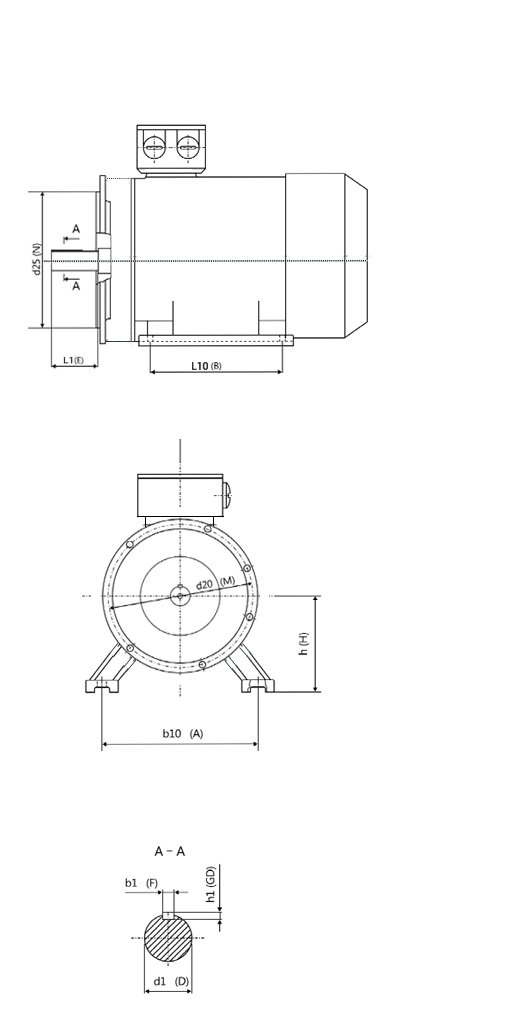

Установочные и присоединительные размеры
Высота оси вращения	h, мм	90
Диаметр вала	d1, мм	24
Длина вала	L1, мм	50
Расстояние между крепежными отверстиями на лапе	L10, мм	125
Расстояние между крепежными отверстиями между лапами	b10, мм	140
Межосевое расстояние между креплениями на фланце	d20, мм	115
Размер замка на фланце	d25, мм	95
Высота шпонки	h1, мм	7
Ширина шпонки	b1, мм	8

Преимущества электродвигателя АИР 90L2:

простота конструкции
простота пуска и легкость его автоматизации
по большей части постоянная скорость при разных нагрузках
КПД до 80% за счет высокой точности изготовления
низкий уровень шума (до 55 дБ) благодаря применению подшипников высокой точности
степень защиты IP54 электродвигателя от воды и пыли
высокая эксплуатационная надежность электродвигателя

Расшифровка условного обозначения АИР 90 L2 (IМ B34):

Если вы хотите купить электродвигатель 3 кВт 3000 об мин ознакомьтесь с маркировкой электромотора АИР 90l2:

АИР - марка электродвигателя (А - асинхронный, И - стандарт «Интерэлектро»);
90 - высота оси вращения (в соответствии с ГОСТ 13627 существует целый ряд высот оси вращения);
L - длина сердечника (при одинаковой высоте оси вращения длина сердечника обозначается по возрастанию: A, B, C и т.д.).;
2 - количество полюсов (или частота вращения);
У2 - климатическое исполнение электродвигателя «умеренный климат».

Особенности АИР 90L2

Двигатель АИР 90L2 отличается удачной конструкцией имеющей короткозамкнутый ротор, на базе которой производятся большинство электроприводов. Мощность данного электромотора 3 кВт, частота оборотов 3000 об мин, а высота оси вращения (габарит) мотора АИР 90L2 - 80 мм. Вы можете купить двигатель АИР 90L2 основного исполнения, который применяется для работы в сети переменного тока с частотой в 50 Гц. Номинальные напряжения для электродвигателя АИР 90L2 в зависимости от диапазона мощностей будут следующими:

220, 380 В (0,06-0,18 кВт);
220, 380, 660 В (0,55-0,18 кВт);
220/380, 380/660 (15-56 кВт).

Варианты крепления АИР 90L2:

ІМ1081 (В3) - стандартное исполнение, двигатель АИР 90L2 с лапами.

ІМ2081 (В35) - комбинированный вариант, электромотор АИР 90l2 с лапами и большим фланцем.

ІМ3081 (В5) - электродвигатель АИР 90L2 с большим фланцем.

ІМ2181 (В34) - электродвигатель 90 L2 с лапами и малым фланцем.

ІМ3681 (В14) - электродвигатель АИР 90L2 с малым фланцем.

Благодаря этим основным креплениям электромотора АИР 90L2 устройство считается универсальным, и используется в разных областях.

Схемы подключения

К этому электродвигателю вы имеете возможность приобрести запчасти.
