Однофазный электродвигатель - 1.5 кВт, 1500 об/мин, 220 вольт - ML90L4 Фланец

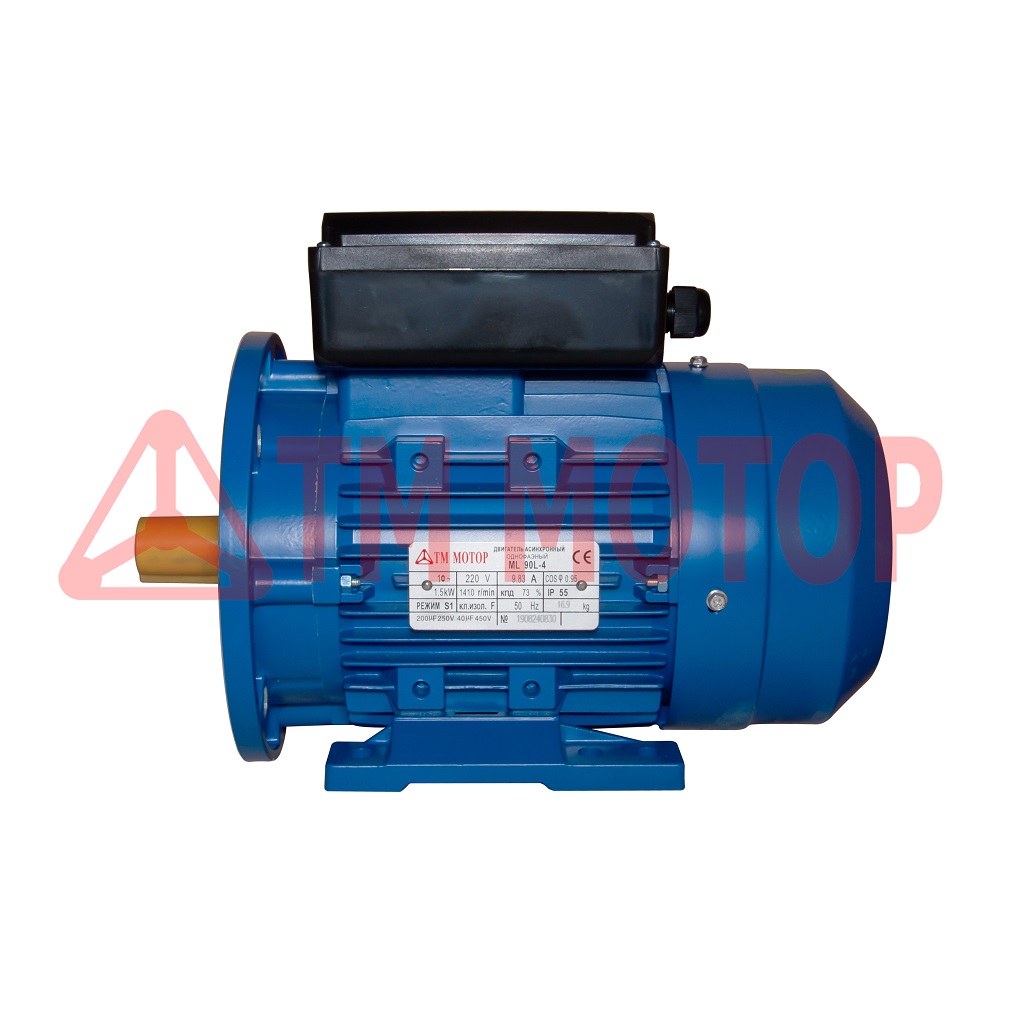

Электродвигатель однофазный ML90L4 1,5кВт 1500об/мин (В35/Лапы+фланец)

Предлагаем ознакомиться характеристиками однофазного электродвигателя 1,5кВт 1500об/мин 220вольт ML90L4 (Фланец)

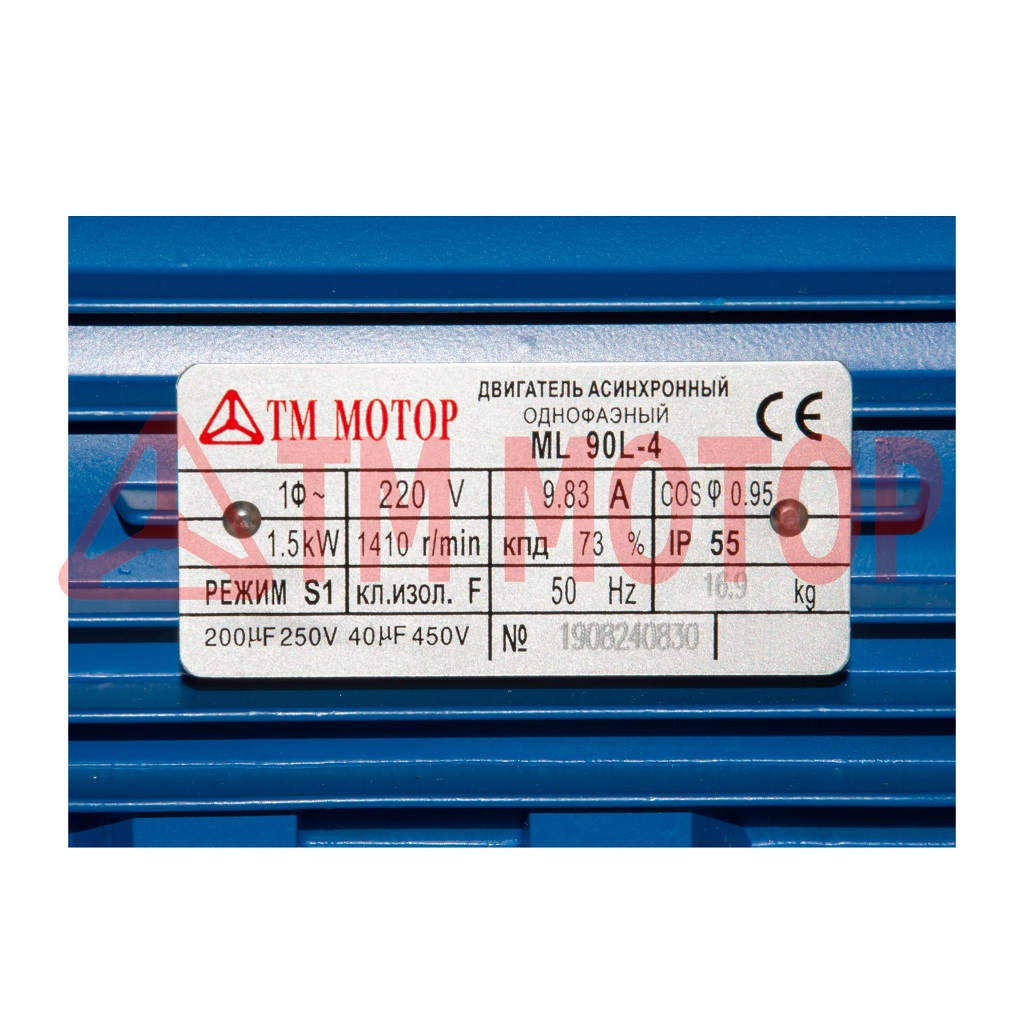

Характеристика АИРЕ YLML 90L4 (IM 2081):

Основные технические характеристики
Мощность	1,5 кВт
Частота вращения ротора	1500 об/мин
Номинальный ток	9,61 А
Напряжение сети	220 В
Частота сети	50 Гц
Число полюсов	4
Степень защиты	IP55
Изоляция класса нагревостойкости	F(155°C)
Климатическое исполнение	У2, У3
Режим работы	S1 (продолжительный)
Способ монтажа	IM 2081(лапа+фланец)
Вес	15,7 кг / 18,7 кг

Установочные и присоединительные размеры
Высота оси вращения	h, мм	90
Диаметр вала	d1, мм	24
Длина вала	L1, мм	50
Расстояние между крепежными отверстиями на лапе	L10, мм	125/100
Расстояние между крепежными отверстиями между лапами	b10, мм	140
Межосевое расстояние между креплениями на фланце	d20	165
Размер замка на фланце	d25	130
Высота шпонки	h1, мм	7
Ширина шпонки	b1, мм	8

Расшифровка условного обозначения АИРЕ YL112ML90L4 (IM 2081):

Если вы хотите купить электродвигатель 1,5 кВт 1500 об мин ознакомьтесь с маркировкой электромотора АИРЕ YL112ML90 L4:

АИРЕ - марка электродвигателя (А - асинхронный, И - стандарт «Интерэлектро»);
90 - высота оси вращения (в соответствии с ГОСТ 13627 существует целый ряд высот оси вращения);
L - длина сердечника (при одинаковой высоте оси вращения длина сердечника обозначается по возрастанию: A, B, C и т.д.).;
4 - количество полюсов (или частота вращения);
У2 - климатическое исполнение электродвигателя «умеренный климат».

Варианты крепления АИРЕ YL ML 90L4 (IM 2081):

ІM 1081 - стандартное исполнение, двигатель АИРЕ YL112ML 90L4 с лапами.

ІM 2081 - комбинированный вариант, электромотор АИРЕ YL112ML90L4 с лапами и фланцем.

ІM 3081 - электродвигатель АИРЕ YLML90 L4 на чистом фланце.

Благодаря этим основным креплениям электромотора АИРЕ YLML90L4 устройство считается универсальным, и используется в разных областях.

Схемы подключения

К этому электродвигателю вы имеете возможность приобрести запчасти.

В зависимости от завода-изготовителя, внешний вид и цвет покраски двигателя могут незначительно отличаться от указанных. Технические характеристики и монтажно-установочные размеры соответствуют ГОСТу
