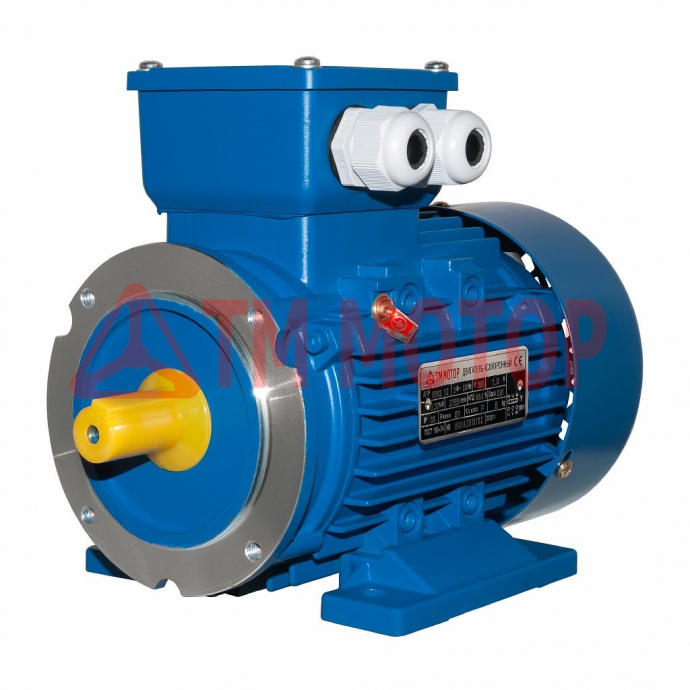

Электродвигатель трехфазный АИР 63 A2 (АИР63А2) IM В34 (лапы+малый фланец) 0,37 кВт 3000 об/мин

1430 грн
Скидки от цены конкурента

Товар в наличии

Код товара: 2401

Виды креплений

Обзор основных характеристик

Электродвигатель трехфазный АИР 63 A2 (АИР63А2) IM В34 (лапы+малый фланец) 0,37 кВт 3000 об/мин

Двигатель АИР 63A2 (IМ В34) мощностью 0,37 кВт 3000 об мин

Характеристика АИР 63A2 (IМ В34):

Основные технические характеристики
Мощность 0,37 кВт
Частота вращения ротора 3000 об/мин
Напряжение сети 380В (220/380)
Номинальный ток 1,0 А
Частота сети 50 Гц
Число полюсов 2
Степень защиты IP55
Изоляция класса нагревостойкости F(155°C)
Климатическое исполнение У2
Режим работы S1 (продолжительный)
Способ монтажа IM B34 (лапы+малый фланец)
Масса 4,9 кг
Установочные и присоединительные размеры
Высота оси вращения h, мм 63
Диаметр вала d1, мм 14
Длина вала L1, мм 30
Расстояние между крепежными отверстиями на лапе L10, мм 80
Расстояние между крепежными отверстиями между лапами b10, мм 100
Межосевое расстояние между креплениями на фланце d20, мм 100
Резьба М М6
Размер замка на фланце d25, мм 80
Высота шпонки h1, мм 4
Ширина шпонки b1, мм 4

Преимущества электродвигателя АИР 63А2:

  • простота конструкции
  • простота пуска и легкость его автоматизации
  • по большей части постоянная скорость при допустимых нагрузках
  • КПД до 75% за счет высокой точности изготовления
  • низкий уровень шума (до 55 дБ) благодаря применению подшипников высокой точности
  • степень защиты IP54 электродвигателя от воды и пыли
  • высокая эксплуатационная надежность электродвигателя

Расшифровка условного обозначения АИР 63А2 (IМB34):

Если вы хотите купить электродвигатель 0,37 кВт 3000 об мин ознакомьтесь с маркировкой электромотора АИР 63А2:

  • АИР - марка электродвигателя (А - асинхронный, И - стандарт «Интерэлектро»);
  • 63 - высота оси вращения (в соответствии с ГОСТ 13627 существует целый ряд высот оси вращения);
  • А - длина сердечника (при одинаковой высоте оси вращения длина сердечника обозначается по возрастанию: A, B,S,M,L).;
  • 2 - количество полюсов (или частота вращения);
  • У2 - климатическое исполнение электродвигателя «умеренный климат».

Особенности АИР 63 А2

Двигатель АИР63 А2 отличается удачной конструкцией имеющей короткозамкнутый ротор, на базе которой производятся большинство электроприводов. Мощность данного электромотора 0,25 кВт, частота оборотов 3000 об мин, а высота оси вращения (габарит) мотора АИР 63 А2 - 63 мм. Вы можете купить двигатель АИР 63А2 основного исполнения, который применяется для работы в сети переменного тока с частотой в 50 Гц. Номинальные напряжения для электродвигателя АИР 63А2 в зависимости от диапазона мощностей будут следующими:

  • 220, 380 В (0,18-4 кВт);
  • 380, 660 В (4-315 кВт).

Варианты крепления АИР 63 А2:

ІМ1081 (В3) - стандартное исполнение, двигатель АИР63А2 с лапами.

ІМ2081 (В35) - комбинированный вариант, электромотор АИР63А2 с лапами и большим фланцем.

ІМ3081 (В5) - электродвигатель АИР63А2 с большим фланцем.

ІМ2181 (В34) - электродвигатель АИР 63 А2 с лапами и малым фланцем.

ІМ3681 (В14) - электродвигатель АИР60 А2 с малым фланцем.

Благодаря этим основным креплениям электромотора АИР63А2 устройство считается универсальным, и используется в разных областях.

Схемы подключения

К этому электродвигателю вы имеете возможность приобрести запчасти.

АИР 63 A2 (АИР63А2) IM В34 (лапы+малый фланец)
